河南焦作高鐵站照明控制案例分享

瀏覽量：

河南焦作高鐵站

項目地點：河南焦作

項目名稱：焦作高鐵站智能照明控制

項目需求：綜合大廳、檢票處、公共走道、電梯廳、站臺、車道

控制方法：中央控制、本地面板控制、定時場景控制、隔燈控制

解決方案：

1、利用智能照明控制系統實現照明系統智能化和自動化。

2、所控區域統一由網絡管理和控制。

3、可面板控制燈光和場景，達到滿意靈活的調動的實際效果。

4、所控區域照明均可由工作人員自行調節。

5、利用智能照明控制系統的管理功能，達到節能為主要目的。

系統原理概述

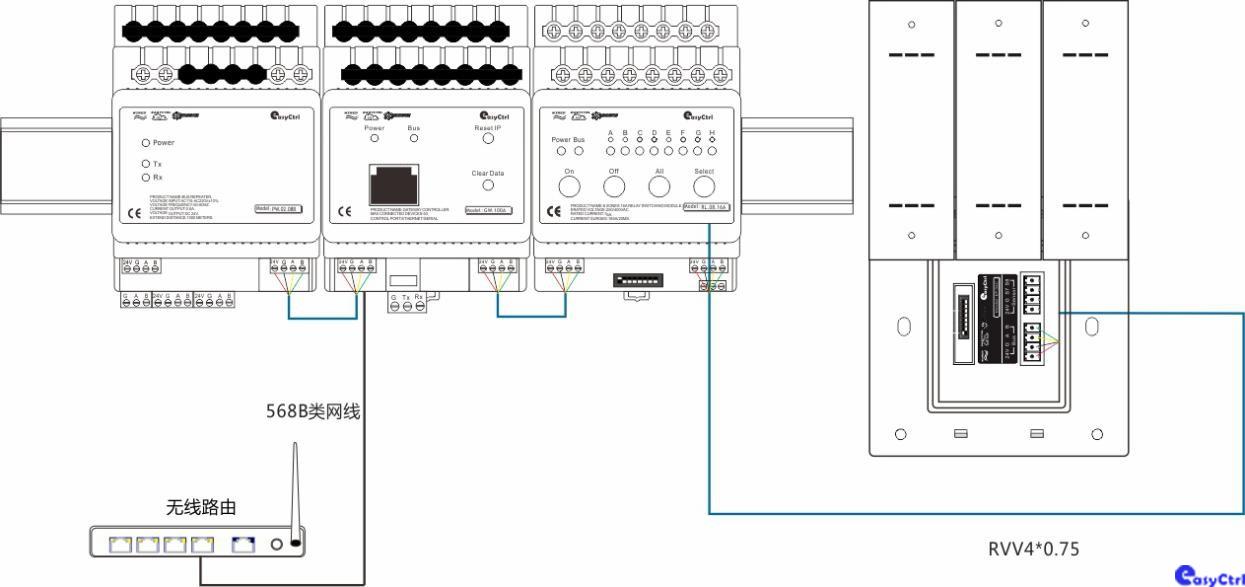

本工程智能照明控制系統由智能網關主機、照明控制模塊、帶電源耦合器、智能控制面板組成。

智能網關主機：系統核心控制單元，主要負責控制單元和執行單元聯通，通過編程滿足各種控制需求。內置時鐘、場景、邏輯模塊功能。

照明控制模塊：系統開關執行單元，控制燈光的開關，自帶手動按鍵，回路和運行狀態指示燈。

帶電源耦合器：系統電源供電單元，提供24V/800mA電源可給6個設備供電，用于電箱與電箱的信號級聯模塊。

智能控制面板：系統的控制單元，一般安裝在本地，實現燈光開關，場景調用。

智能照明控制系統設計方案

候車廳、綜合大廳及檢票處、公共走道、電梯廳采用時間場景

定時控制的方式：

高峰期：在白天采納自然光線，開啟部分主照明、輔助照明；在夜晚，開啟主要照明、輔助照明；

次高峰：在白天采納自然光線，開啟部分輔助照明；在夜晚，開啟部分主要照明、輔助照明；

低谷：在白天采納自然光線；在夜晚，開啟部分輔助照明；

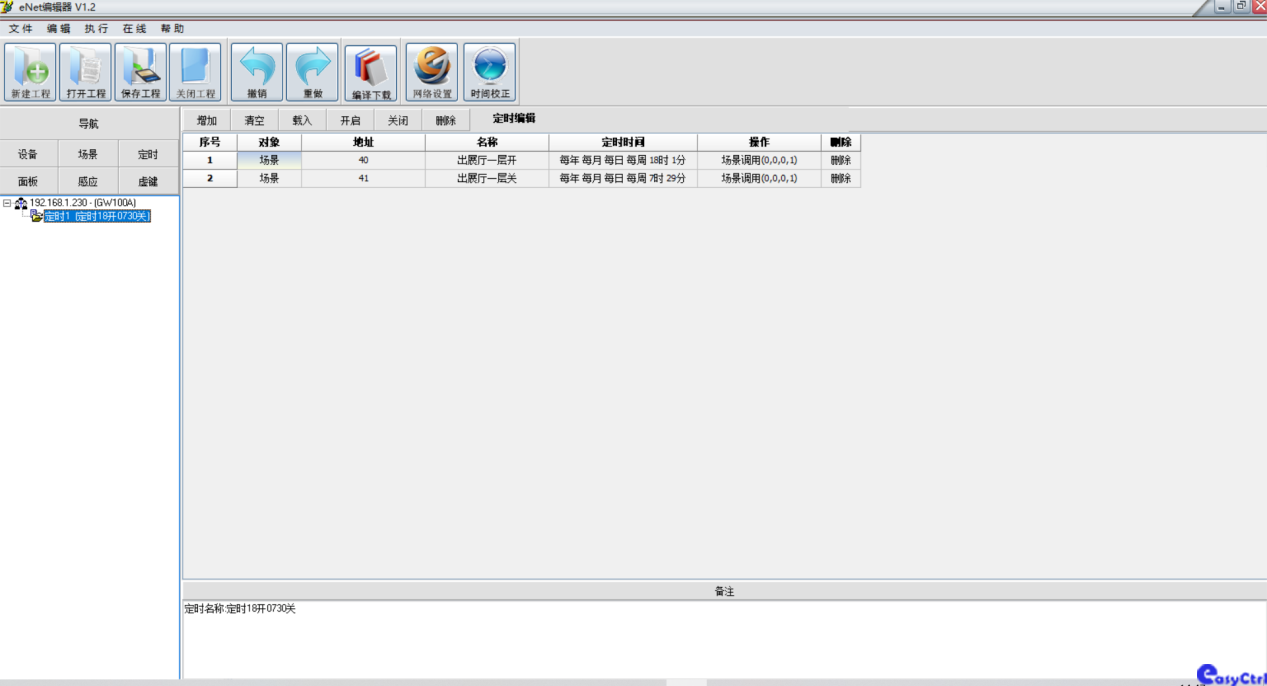

定時設置

站臺、車道采用定時和隔燈控制的方式：

根據時間段預先設置場景，亦可根據實際情況進行調整，使用、現場按鍵面板綁定場景一鍵調用，并且由工作人員隨時靈活更改。

隔燈控制：根據候車的各個不同時間段，利用隔燈的方式區分照明回路，實現1/3,2/3,3/3照度控制。

隔燈控制

場景面板安裝在值班室和綜合控制室，避免不必要人員的接觸，減少不必要的錯誤操作

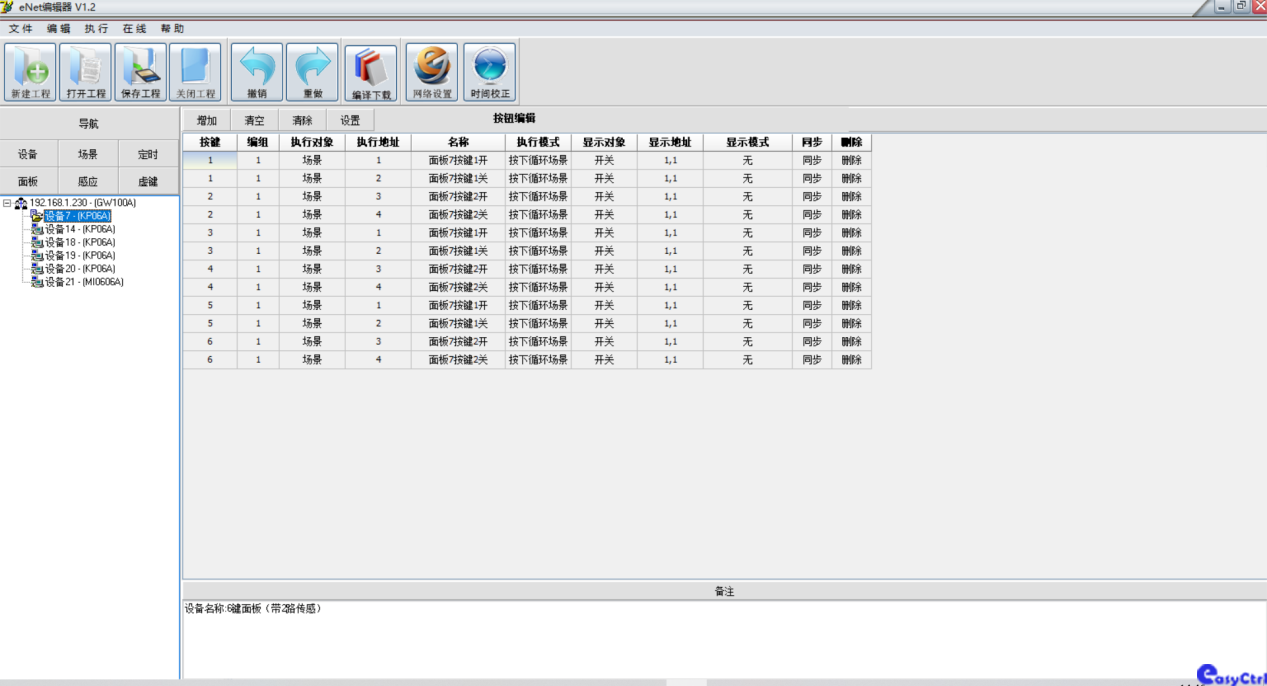

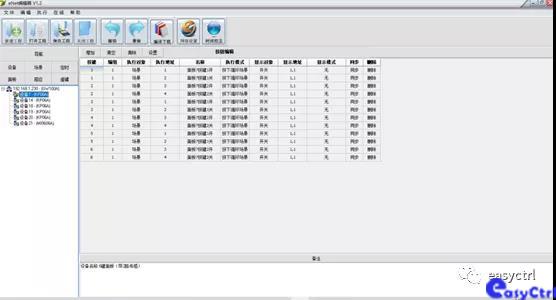

面板控制

現場部分電箱圖

功能現場調試
