產品型號：RL.08.20A

產品名稱：8路20A智能開關模塊

產品描述：

系統開關執行單元，一般安裝在配電箱內，導軌式安裝，占8個模數位，提供8路20A繼電器開關，采用磁保持繼電器，自帶機械強切開關功能，在系統死機或斷電的時候，也可開關繼電器，每回路可獨立控制4400W燈具的開關總，可控制燈光的開關，設備直流或交流電的通斷，無源干節點的通斷，強電或弱電窗簾的開合，支持YC-BUS總線/RS485控制；

功能特性：

■ 標準35mm導軌安裝，占8個模數位

■ 采用宏發單觸點磁保持繼電器，提供8路20A繼電器開關

■ 每個回路可獨立控制4400W設備開關
■ 支持設置各回路的開機初始值(開啟、關閉、斷電前狀態)
■ 具備多回路順序延時啟動功能，避免同時啟動造成對電網的沖擊
■ 設置兩組互鎖模式，可控制四臺窗簾
■ 設置一組互鎖模式，可控制兩臺中央空調的低、中與高速檔位
■ 執行場景命令后立即向監控中心返回各回路的實際開關狀態
■ 自帶機械強切開關功能，設備聯網故障或斷電時，也開關繼電器

■ 自帶消防接口1個無源常開和1個有源24V
■ 支持在線刷新程序，Bus總線燈帶斷網故障報警功能
■ 支持開放式RS485/YC-BUS總線通信

技術參數：

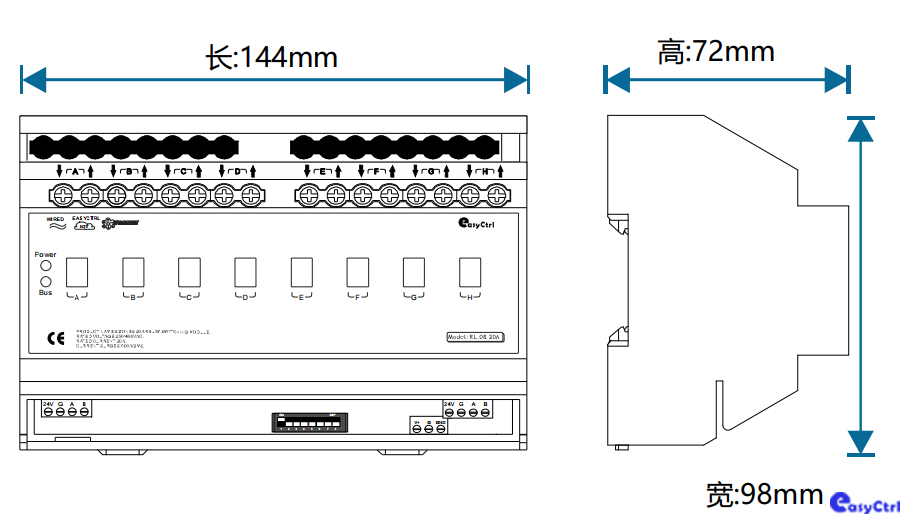

產品尺寸圖

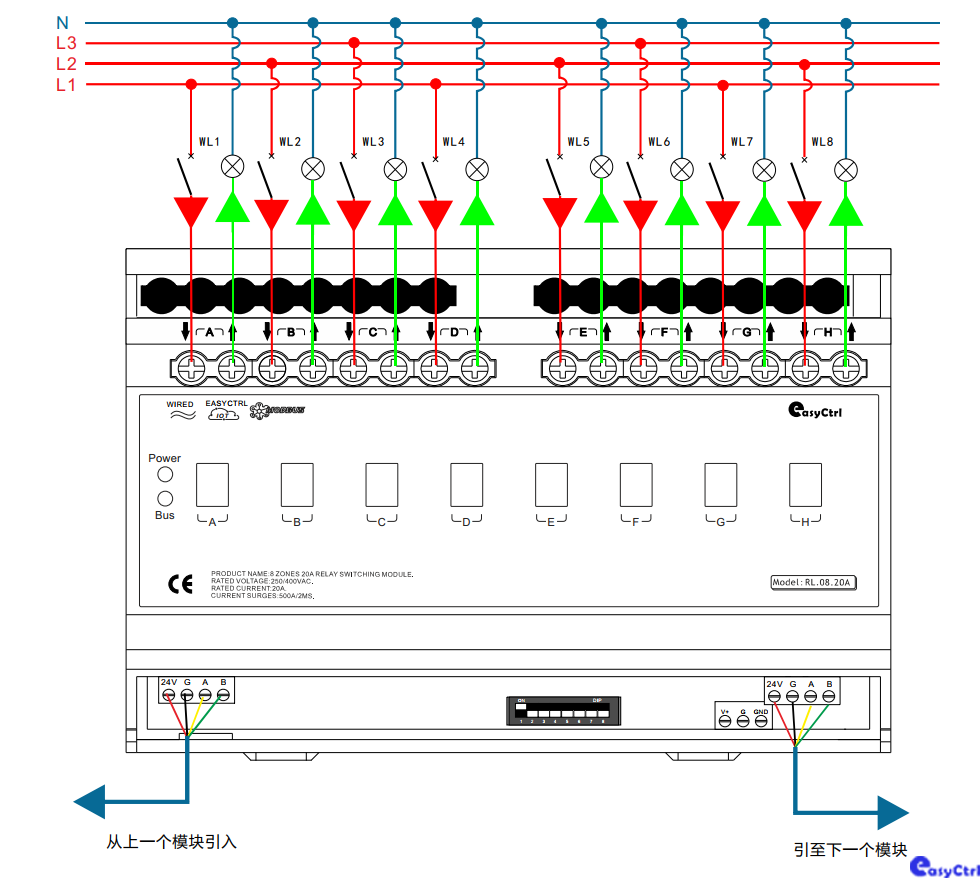

產品接線圖

ID設置圖
